Produktdetails:
Zahlung und Versand AGB:
|
Produktname: | Stahlguss Absperrschieber | Anwendung: | Sirup, Papiermasse, Abwasser, Kohlenschlamm, Staub, Schlackewasser Mischung |
---|---|---|---|
Größe: | DN50 | DN 2000 | Druck: | PN10 |
Standard: | API 6D/ANSI B 16,5/JIS/ASME/API 600/LÄRM | Temperatur: | -29~425 C |
Body: | Formstahl/WCB/WC6/Edelstahl/Kohlenstoffstahl | Seat: | Edelstahl/2Cr13/Stellite legiert/EPDM/PTFE |
Markieren: | Wasserschieber,Kolbenschweißungsschieber |

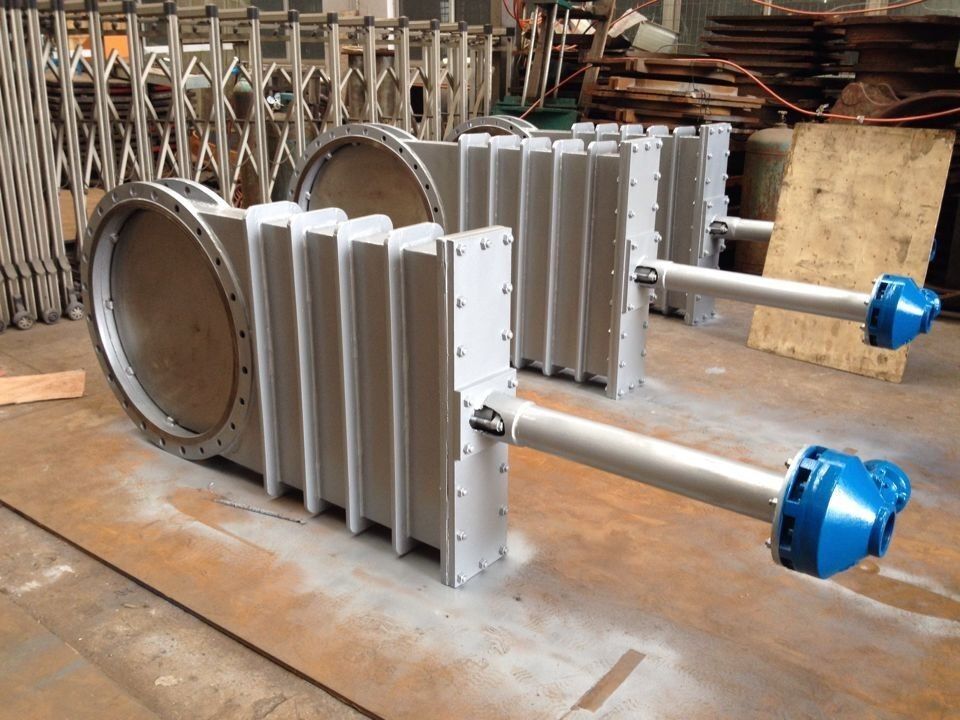

Großer Edelstahl-Schlamm-Messer-Schieber der Größen-DN1000 mit Handrad-Gang
Ausrüstungsbeschreibungen
1. Liftable Dichtfläche des Keils kann von f die treuen Sachen auf der Dichtfläche reiben und
beseitigen Sie automatisch die Verunreinigungen.
2. Der Edelstahlkeil kann Versiegeln verhindern des Durchsickerns wegen der Korrosion.
3. Die integralen Edelstahlmaterialien können Korrosion und Schaden verhindern.
4. Der wissenschaftliche hintere Dichtungsverpackungskastenentwurf stellt das bak Dichtungssafe her, effektiv und dauerhaft.
5. Der Dreieckanhänger stellt notwendige mechanische Eigenschaften sicher.
6. V-Form Keil kann als Regelventil dienen.
7. Der Führungsblock auf dem Ventilkörper ermöglicht dem Keil, sich richtig zu bewegen und Verdrängungsblock stellt zur Verfügung
effektive Dichtung für den Keil.
8. Der Entwurf des Ventilkörpers Rippe verstärkend kann die Körperstärke erhöhen.
PN (MPa) | Festigkeitsprüfung (MPa) | Robbentest (MPa) | Temperatur | Medium | |||
1 | 1,5 | 1,1 | ≤100℃ | Abwasser, Grau, Masse etc., | |||
1,6 | 2,4 | 1,8 | ≤100℃ |
Material
Körper /bonnet | Keil | Stamm | Seat | |||
SST, Kohlenstoffstahl, duktiles Eisen | Kohlenstoffstahl. SST | SST | rubber.PTFE, SST, Legierung |
Dimenision
MPa | DN | L | D | D1 | D2 | H | Nanometer | D0 | Gewicht (Kilogramm) | |||
1 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 | |||
65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 | ||||
80 | 46 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 | ||||
100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 | ||||
125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 | ||||
150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 | ||||
200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 | ||||
250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 | ||||
300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 | ||||
350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 | ||||
400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 | ||||
450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 | ||||
500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 | ||||
600 | 154 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 529 | ||||
700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | 790 | ||||
800 | 190 | 1010 | 950 | 898 | 2000 | 24-M30 | 680 | 850 | ||||
900 | 203 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 | 900 | ||||
1000 | 216 | 1220 | 1160 | 1115 | 2500 | 28-M30 | 700 | 1050 | ||||
1200 | 254 | 1450 | 1380 | 1325 | 2800 | 32-M36 | 800 | 1300 | ||||
1,6 | 50 | 43 | 160 | 125 | 99 | 285 | 4-M16 | 180 | 8,5 | |||
65 | 46 | 185 | 145 | 120 | 295 | 4-M16 | 180 | 10,7 | ||||
80 | 46 | 200 | 160 | 135 | 315 | 8-M16 | 220 | 13 | ||||
100 | 52 | 220 | 180 | 155 | 365 | 8-M16 | 220 | 15 | ||||
125 | 56 | 250 | 210 | 185 | 400 | 8-M16 | 230 | 23,5 | ||||
150 | 56 | 285 | 240 | 210 | 475 | 8-M20 | 280 | 31 | ||||
200 | 60 | 340 | 295 | 265 | 540 | 12-M20 | 360 | 40,7 | ||||
250 | 68 | 405 | 355 | 310 | 630 | 12-M22 | 360 | 70 | ||||
300 | 78 | 460 | 410 | 375 | 780 | 12-M22 | 400 | 107 | ||||
350 | 78 | 520 | 470 | 435 | 885 | 16-M22 | 400 | 129 | ||||
400 | 102 | 580 | 525 | 485 | 990 | 16-M27 | 400 | 215 | ||||
450 | 114 | 640 | 585 | 545 | 1100 | 20-M27 | 530 | 305 | ||||
500 | 127 | 715 | 650 | 609 | 1200 | 20-M30 | 530 | 410 | ||||
600 | 154 | 840 | 770 | 720 | 1450 | 20-M36 | 600 | 550 | ||||
700 | 165 | 910 | 840 | 788 | 1700 | 24-M36 | 600 | 820 | ||||
800 | 190 | 1025 | 950 | 898 | 2000 | 24-M36 | 680 | 950 | ||||
900 | 203 | 1125 | 1050 | 998 | 2300 | 28-M36 | 680 | 1020 | ||||
1000 | 216 | 1255 | 1170 | 1110 | 2500 | 28-M42 | 700 | 1120 | ||||
1200 | 254 | 1485 | 1390 | 1325 | 2800 | 32-M48 | 800 | 1480 |
Entwurf und Fertigung: JB/T8691-1998 | ||||||||
Strukturelle Länge: GB/T15188.2-94 | ||||||||
Flanschverbindung: GB/T9113.1-2000 JB/T79-94 | ||||||||
Prüfung und Annahme: GB/T13927-92 |
Schlüsselleistungsindikatoren | |
Nenndruck | PN |
Gehäusetest | 1.5XPN |
Dichtheitsprüfung | 1.1XPN |
Betriebstemperatur | Gummi 80℃, PTFE≤180℃, hartes versiegelndes ≤425℃ |
Funktionsmedium | Sirup, Papiermasse, Abwasser, Kohlenschlamm, Staub, Schlackewasser Mischung |
Schlüsselkomponenten materiell | |
Ventilkörper, obere Kappe | Kohlenstoffstahl, Edelstahl |
Ventilplatte | Edelstahl |
Stamm | Edelstahl |
Siegelring | Gummi, PTFE, Edelstahl, harte Legierung |
